Wenn alle elektronischen Bauteile korrekt funtionieren, dann kann das Gehäuse zusammengebaut werden. Dazu wird zunächst die Rückseite zusammengesetzt.

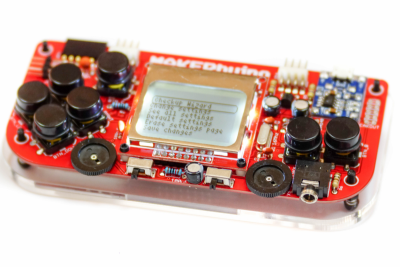

Hierzu werden zunächst die Kappen auf die Taster gesetzt. Es erfordert ein wenig Kraft, die Kappen einrasten zu lassen. Also vorsichtig drücken, damit nichts bricht.

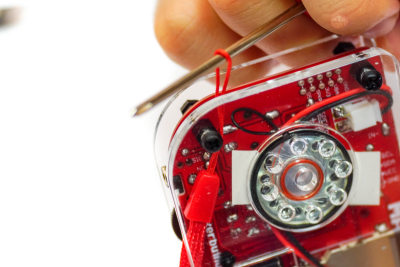

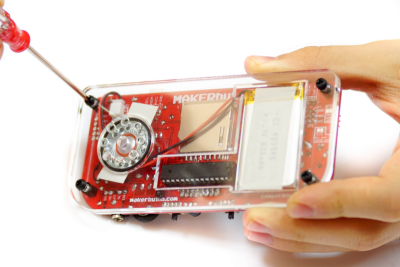

Nun wird die Vorderseite mit dem M3-Abstandshaltern und Muttern befestigt. Wenn eine Handschlaufe im Packet ist, dann kann diese an rechten unteren Abstandshalter befestigt werden.

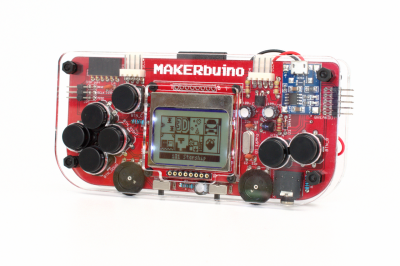

So sollte der MAKERbuino aussehen, wenn alles zusammengebaut ist.

Ab kann man mit dem MAKERbuino spielen oder Programmieren lernen oder vielleicht sogar eine eigene Hardware-Erweiterung bauen.

Wie das geht, wird ausführlich im sechsten Kapitel der englischen Bauanleitung erklärt.

Vielleicht wird dieser Bereich auch hier noch in deutsch beschrieben.
