IN PROGRESS

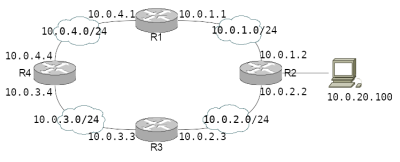

Im Folgenden ist ein Trace mit einer Area in der fünf Router konfiguriert wurden.

HINWEIS: Bevor die Übung begonnen wird, sollte der Mikrotik-Router in Ausgangszustand zurückgesetzt werden, damit keine alten Konfigurationen stören. Die Vorgehensweise wird hier beschrieben:

Mikrotik-Router zurücksetzen.

# IP-Adressen setzen letztes Oktett entspricht der Router Nummer. Hier R2
/ip address
add address=10.0.1.2/24 interface=ether2 network=10.0.1.0
add address=10.0.2.2/24 interface=ether3 network=10.0.2.0

# Aktiv den router-id setzen. Hier: router-id=2.2.2.2 das R2
/routing ospf instance
set [ find default=yes ] router-id=2.2.2.2

# OSPF auf den neuen Netzen aktiven.
/routing ospf network
add area=backbone network=10.0.1.0/24
add area=backbone network=10.0.2.0/24

# Überprüfen, welche Nachbarn existieren
/routing ospf neighbor print

Zunächst sollte man sich einen Überblick über die aktuelle OSPF-Interface-Konfiguration machen. Folgender Befehl zeigt diese an.

# Interface Konfiguration anzeigen
/routing ospf interface print

# Ausgabe:
Flags: X - disabled, I - inactive, D - dynamic, P - passive
 #    INTERFACE                        COST PRIORITY NETWORK-TYPE   AUTHENTICATION AUTHENTICATION-KEY
 0    ether3                            100        1 broadcast      none
 1 D  ether2                             10        1 broadcast      none

Am D kann man erkennen, dass das Interface mit der Nr 1 dynamisch ist. Hier sind die Kosten auf dem Default-Wert von 10. Diese können auch bei dynamischen Interfaces nicht geändert werden. Erst nachdem man aus dem dynamischen Interface ein statisches (ohne D) konfiguriert, kann man aktiv Kosten setzen.

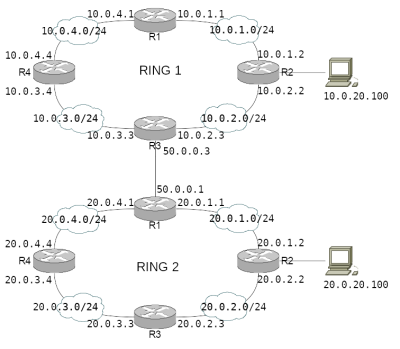

Auf Router 3 des Backbones werden die Routen für 10.0.0.0/16 aggregiert, statt fünf einzelner /24er Netze. Das selbe wird für das 10.10.0.0/16 (Ring2) durchgeführt.

/routing ospf area range add area=Ring2 range=10.10.0.0/16
/routing ospf area range add area=backbone range=10.0.0.0/16

Zunächst muss das bereits unter IP angelegte interface unter OSPF bekannt gemacht werden. HINWEIS: Dynamischen Interfaces (mit D gekennzeichnet) können unter OSPF keine Kosten zugewiesen werden.

# Aus dynamischen interface statische im OSPF machen
/routing ospf interface add copy-from=0
/routing ospf interface add copy-from=1

# Kosten setzen hier auf den oben übernommen interfaces 0 und 1
/routing ospf interface set 0 cost=100
/routing ospf interface set 1 cost=100
