Als Anwendung soll ein Site-to-Site VPN aufgebaut werden. Hierzu werden folgende Elemente benötigt:

• zwei Netgear als VPN-Gateways auf jeweils einem Labor-PC installiert werden (public/private networks)
• zwei Labor-PCs als Clients (private networks), die als LAN-Clients konfiguriert werden.
• ein-zwei Switch ggf. ein Hub zum Mitschneiden der VPN-Verbindung ¹⁾

Insgesamt werden also 4 Labor-PCs und 1-2 Switche benötigt.

Das folgende Bild zeigt den prinzipiellen Aufbau.

Die Verbindung soll als Tunnel mit automatischer Schlüsselaushandlung (IKE/ISAKMP) aufgebaut werden. Als VPN-Gateway wird das Netgear VPN-Gateway eingesetzt. Als Clients werden zwei normale PCs verwendet.

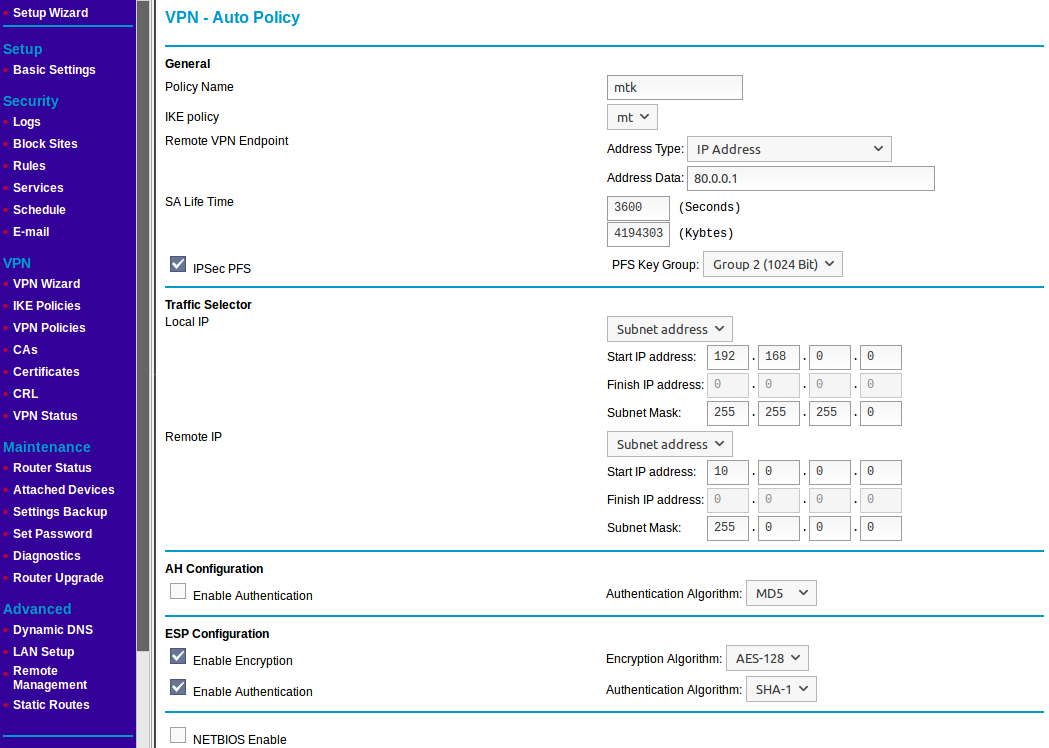

Site-to-Site mit dedizierten LANs:

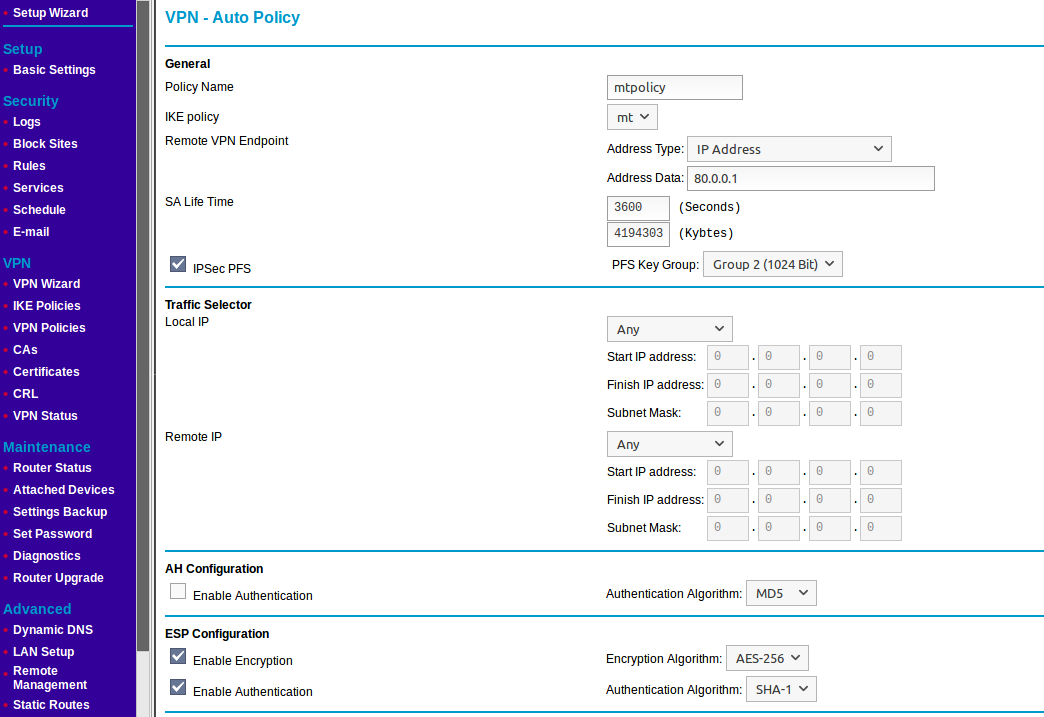

Site-to-Site mit beliebigen LANs (ungetestet):

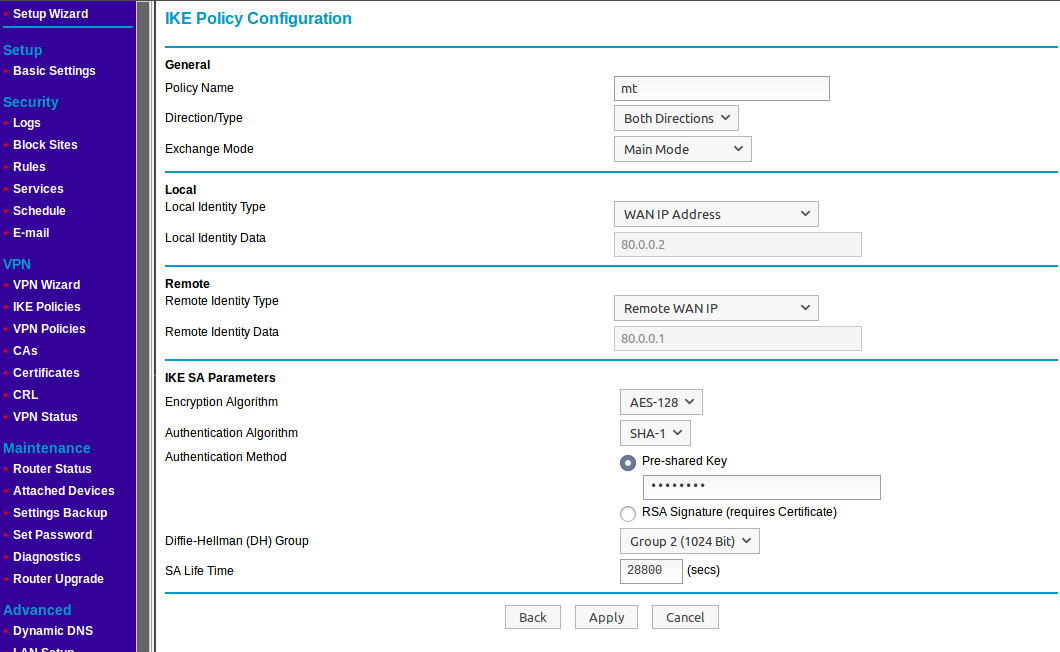

Übersicht über die Policies:
