Die Anleitung orientiert sich an der Bauanleitung der Macher des MAKERbuino. Sie zielt auf Kinder und Jugendliche ab, die vorher schon einen Lötkolben in der Hand hatten, aber noch kaum bis gar keine Erfahrung mit elektronischen Bauteilen haben. Wem das zu simpel ist, der kann direkt auf die Bauanleitungen „vorspulen“. Im ersten Teil der Bauanleitung wird im wesentlichen der Prozessor und der Bildschirm eingebaut, so dass ein erster Funktionstest möglich wird. Im zweiten Teil werden alle weiteren Komponenten wie Taster, Lautsprecher und Regler eingebaut. Der letzte Teil beschreibt die Endmontage des Gehäuses. Die Anteilung orientiert sich an der englischen Originalbauanleitung von MAKERbuino www.makerbuino.com/build.

Laut Hersteller benötigt man ca. 4:30h für den Zusammenbau, je nach Erfahrung. Man sollte schon ein wenig Löterfahrung mitbringen, da hier viel Arbeit investiert werden muss. Falls man diese Erfahrung nicht mitbringt, dann kann man sich ein paar Videos dazu ansehen. Die Komponenten werden im Folgenden kurz gezeigt und erläutert. Die Bauanleitung wird Schritt für Schritt erklärt. Damit die Lötpunkte später richtig funktionieren, sollte darauf geachtet werden, dass nicht zu viel bzw. zu wenig Lötzinn benutzt wird. Auch sogenannte „Kaltlötstellen“ sind zu vermeiden. Diese entstehen, wenn das Lötzinn nicht warm genug wurde bzw. der Lötkolben zu schnell abgezogen wurde.

Lötstellenbespiele

Die Originalbilder stammen vom MAKERbuino-Projekt: www.makerbuino.com. Eine Erlaubnis sie hier zu veröffentlichen liegt vor.

Viel Spaß beim Zusammenbauen!

Alle Teile der bebilderten deutschen Bauanleitung für den MAKERbuino im Überblick:

• Teil 1 der Bauanleitung für den MAKERbuino (hier wird gelötet bis zum ersten Funktionstest)
• Teil 2 der Bauanleitung für den MAKERbuino (hier wird der Rest gelötet)
• Teil 3 der Bauanleitung für den MAKERbuino (Endmontage)
• Abkürzungen die verwendet werden und deren Bedeutung

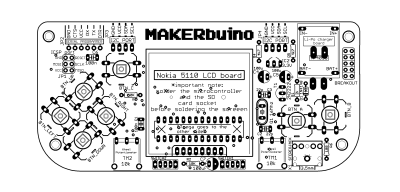

Das folgende Bild zeigt schematisch die Platine oder PCB¹⁾. Darin kann man die Lage der Komponenten sehen und die Bohrung, in die später die Bauteile gelötet werden. Auf der Platine werden häufig Abkürzungen für die Bauteile verwendet wie zum Beispiel BTN für Button (Taster). Ein Liste aller Abkürzungen und deren Bedeutung findet sich HIER.

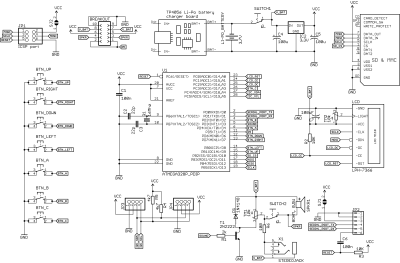

Neben der Platine ist der Schaltplan entscheidend. Wenn mal etwas nicht funktioniert, kann man dort nachsehen, wie die einzelnen Kompoenten auf der Plantine miteinander verbunden sind. Aber den Schaltplan benötigt man (hoffentlich) erst viel später.
