Praktische Übung – dynamisches Routing mit dem Routing Information Protocol (RIP) mit MikroTik/RouterOS

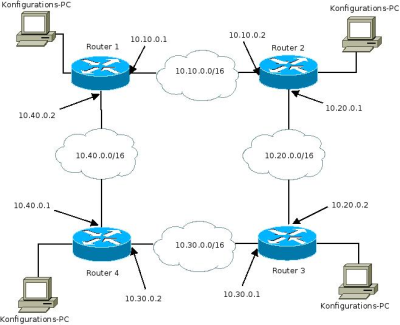

Szenario 1 RIP-Mikrotik

HINWEIS: Bevor die Übung begonnen wird, sollte der Mikrotik-Router in Ausgangszustand zurückgesetzt werden, damit keine alten Konfigurationen stören. Die Vorgehensweise wird hier beschrieben:

Mikrotik-Router zurücksetzen.

Szenariobeschreibung #1

In dieser praktischen Übung sollen Sie ein Netzwerk erstellen, in dem Pakete anhand von dynamischen Routing weitergeleitet werden.

Bilden Sie dazu zwölf Gruppen. Jede Gruppe verwaltet einen Router. Vier Gruppen arbeiten zusammen.

Planen Sie unbedingt das Szenarios gemeinsam mit den beteiligten Gruppen bevor sie versuchen es durchzuführen!

Konfiguration der Router

Der Router wird auf zwei Schnittstellen konfiguriert.

  • Schnittstelle ether2 = eigenes Netzwerk (z.B. Gruppe 2 – 10.20.0.1/16)
  • Schnittstelle ether6 = fremdes Netzwerk (z.B. Gruppe 2 – 10.10.0.2/16)
  • Verbinden sie sich zur Konfiguration mit telnet mit dem Router (z.B. telnet 192.168.65.80).
  • Verwenden sie den Benutzer schueler (ohne Passwort).

Konfiguration einer Schnittstelle – Beispiel:

# weist der Schnittstelle ether1 die IP-Adresse 10.1.1.2/24 zu.
# Netzwerk 192.168.2.0/24 an. Der nächste Router ist hier mit 172.16.1.2 angegeben.
/ip address add address=10.1.1.2/24 interface=ether1
# zeigt die vergebenen IP-Adressen an.
/ip address print

Im nächsten Schritt muss das Routing-Protokoll aktiviert werden.

Konfiguration des Routing-Protokolls RIP:

Der Befehl /routing rip interface add interface=ether10 aktiviert das Senden von RIP-Paketen auf der angegeben Schnittstelle.

Mit dem Befehl /routing rip network add network=10.10.0.0/16 wird das Netzwerk 10.10.0.0/16 über RIP bekannt gegeben.

/ip route print zeigt die Routing-Tabelle des Routers an.

Der Befehl /routing rip set redistribute-connected=yes aktiviert, dass direkt angeschlossene Netzwerke bekannt gegeben werden.

Aufgaben

  1. Konfigurieren sie das Routing-Szenario.
  2. Schneiden sie den Datenverkehr zwischen den Routern mit und skizzieren sie ein RIP-Datenpaket.
  3. Lassen sie den Mitschnitt weiter laufen. Beeinflussen sie die Routen-Wahl. Probieren sie ein Kabel im „Ring“ zu ziehen und verfolgen sie die Änderung der Routing-Tabellen anhand des Mitschnitts.

Ergänzungen

richard, 01.02.2019 16:10

/ip print korrigiert für /ip route print und /ip address print. DANKE!

fi7b, 15.01.2019 08:35

In „Konfiguration einer Schnittstelle – Beispiel:“ Der letzte Eintrag „/ip print “ muss „/ip route print“ heißen

test213.61.187.98, 15.01.2019 08:32

/ip print ist ungültiger Befehl; Richtig für das Anzeigen der Adressen wäre /ip adress print
